3D scannen van onderdelen
Van fysiek onderdeel naar bruikbaar digitaal model.
Heb je een onderdeel dat kapot is, niet meer leverbaar is of aangepast moet worden? Met 3D scannen brengen wij het onderdeel nauwkeurig digitaal in kaart. Vanuit die scan kunnen we het onderdeel namaken, verbeteren of gebruiken als basis voor een nieuw ontwerp.
Bij Retrix gebruiken we 3D scannen vooral als startpunt voor reverse engineering, ontwerpverbetering en productie van nieuwe onderdelen.
Wanneer is 3D scannen interessant?
3D scannen is interessant wanneer er geen goed digitaal model, technische tekening of betrouwbare maatvoering beschikbaar is. Het bestaande onderdeel wordt digitaal vastgelegd, zodat we dit kunnen gebruiken als basis voor verdere uitwerking.
Dit is vooral handig bij onderdelen die lastig verkrijgbaar zijn, niet meer geleverd worden of aangepast moeten worden aan een bestaande situatie.
- Niet meer leverbare auto-onderdelen
- Kunststof kappen, covers en behuizingen
- Machineonderdelen en technische componenten
- Onderdelen die aangepast moeten worden
- Passingsproblemen oplossen
- Basis voor CAD of reproductie
Niet ieder onderdeel is direct geschikt om één-op-één te scannen en opnieuw te maken. Daarom beoordelen wij altijd eerst of 3D scannen voor jouw onderdeel de juiste aanpak is.
Wat is 3D scannen precies?
3D scannen is een visueel meetproces waarbij de vorm van een object digitaal wordt vastgelegd. Het resultaat is meestal een meshbestand: een digitaal model dat bestaat uit veel kleine vlakken die samen de vorm van het onderdeel beschrijven.
Belangrijk om te weten: een 3D scan is niet automatisch een strak CAD-model. De scan vormt vaak de basis. Als het onderdeel opnieuw geproduceerd moet worden, is meestal extra nabewerking of reverse engineering nodig.
Scan is niet hetzelfde als CAD
Een scan legt de vorm vast. Een CAD-model is technisch opgebouwd, beter aanpasbaar en geschikt om gericht mee te produceren.
Hoe werkt het traject?
We houden het proces duidelijk: eerst beoordelen, daarna pas scannen en uitwerken.
Aanvraag en foto’s
Je stuurt foto’s van het onderdeel, de globale afmetingen en een korte uitleg van wat je ermee wilt doen. Bijvoorbeeld namaken, aanpassen of alleen digitaliseren.
Haalbaarheidscheck
Wij beoordelen of het onderdeel goed te scannen is en welke vervolgstap nodig is. Soms is een scan voldoende, maar vaak is extra ontwerpwerk nodig.
Prijsindicatie
Je ontvangt een duidelijke prijsindicatie. Wanneer alles duidelijk is, maken wij een definitieve offerte voordat we starten.
Scannen
Na akkoord scannen wij het onderdeel. Afhankelijk van het onderdeel kan dit bij ons, bij een partnerlocatie of op locatie plaatsvinden.
Uitwerken
We werken de scandata uit naar het afgesproken resultaat. Dit kan een scanbestand, opgeschoond meshbestand, CAD-model of productiegereed ontwerp zijn.
Optioneel produceren
Als het onderdeel opnieuw gemaakt moet worden, kunnen we ook helpen met productie. Bijvoorbeeld via 3D-printen, kunststofbewerking of een andere passende methode.
Wat krijg je als resultaat?
Het eindresultaat hangt af van jouw doel. Een scan voor archivering vraagt om een andere uitwerking dan een onderdeel dat opnieuw geproduceerd moet worden.
- Een 3D scanbestand
- Een opgeschoond meshbestand
- Een CAD-model
- Een aangepast of verbeterd ontwerp
- Een productiegereed bestand
- Een geprint of geproduceerd onderdeel
We spreken vooraf af wat er nodig is, zodat je niet betaalt voor werk dat je niet nodig hebt.
Van scan naar bruikbaar onderdeel
Een scan is vaak de start. Daarna kijken we naar passing, sterkte, materiaal, productiemethode en afwerking. Zo wordt het geen losse digitale kopie, maar een onderdeel dat ook echt bruikbaar is.
Daarom denken wij niet alleen in scannen, maar in de volledige stap van fysiek onderdeel naar praktische oplossing.

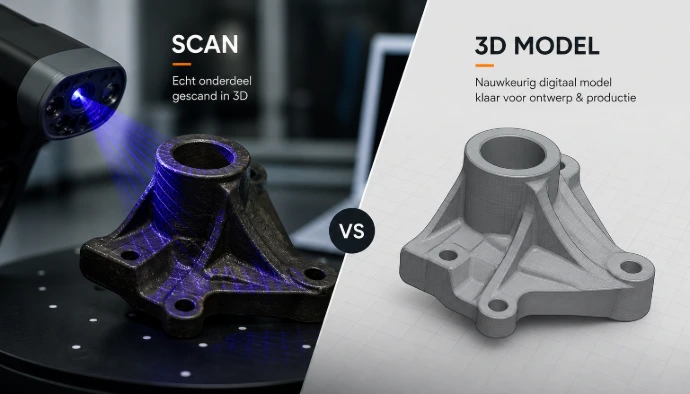

Van onderdeel naar digitaal model
We gebruiken de scan als technische basis voor controle, ontwerp en productie.

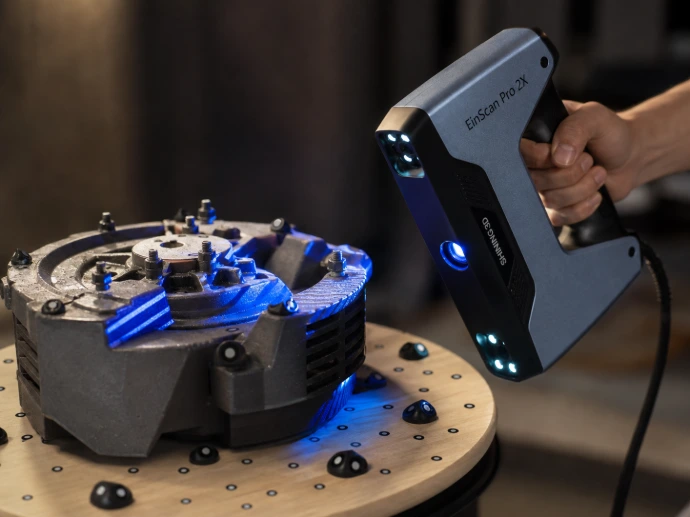

Nauwkeurig vastleggen
De vorm van het onderdeel wordt digitaal opgenomen als basis voor verdere uitwerking.
CAD en reverse engineering
Wanneer nodig zetten we de scan om naar een technisch model dat beter bewerkbaar is.
Productie mogelijk
Daarna kan het onderdeel opnieuw gemaakt, getest en eventueel verbeterd worden.
Belangrijk voor een goede scan
Voor een goede 3D scan is de staat van het onderdeel belangrijk. 3D scannen is een visueel proces. De scanner moet het oppervlak goed kunnen zien. Een schoon, mat en goed bereikbaar onderdeel geeft daarom meestal het beste resultaat.
Waar moet je op letten?
- Het onderdeel moet goed schoon zijn
- Olie, vet en vuil moeten zoveel mogelijk verwijderd zijn
- Matte oppervlakken zijn beter te scannen dan glimmende oppervlakken
- Transparante onderdelen zijn vaak lastig te scannen
- Diepe, smalle of afgesloten ruimtes zijn soms moeilijk bereikbaar
Scanspray bij glimmende delen
Glimmende, donkere of reflecterende oppervlakken kunnen door de scanner minder goed worden herkend. In dat geval gebruiken wij indien nodig een speciale scanspray.
Deze spray maakt het oppervlak tijdelijk mat en verdwijnt vanzelf na ongeveer 6 uur. Als er olie of vet op het onderdeel zit, blijft de spray minder goed zitten en wordt het scannen minder nauwkeurig.
Prijsindicatie
De prijs hangt af van de grootte, complexiteit en het doel van de scan.
Basis scan
Voor eenvoudige onderdelen waarbij alleen een ruwe 3D scan nodig is.
- 3D scanbestand (STL)
- Geschikt als digitale basis
- Geen CAD-model
Scan + opschonen
Voor onderdelen waarbij de scan verder verwerkt moet worden tot een netter bestand.
- 3D scan (STL)
- Opschonen van scandata
- Bruikbaar als basis voor vervolgstappen
Reverse engineering
Voor onderdelen die opnieuw gemaakt, aangepast of productiegereed uitgewerkt moeten worden.
- Scan als basis
- CAD-uitwerking
- Geschikt voor productie
De genoemde bedragen zijn richtprijzen. Na beoordeling van jouw onderdeel ontvang je een duidelijke prijsindicatie of een definitieve offerte op maat.
Voor wie is deze service geschikt?
Onze 3D scanservice is geschikt voor particulieren, hobbyisten en bedrijven die een bestaand onderdeel digitaal willen vastleggen of opnieuw willen laten maken.

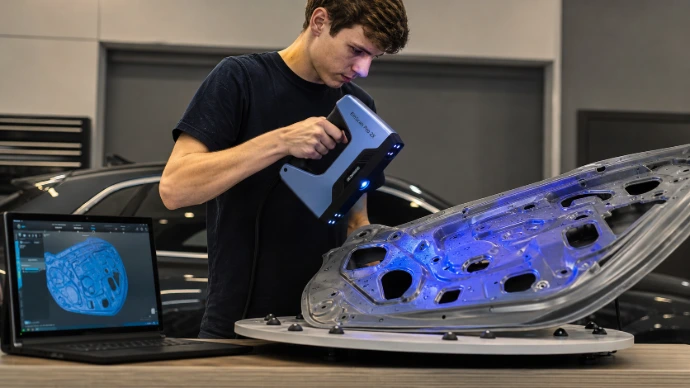

Auto en motor
Voor onderdelen die niet meer leverbaar zijn, lastig te vinden zijn of aangepast moeten worden aan een bestaande situatie.
Werkplaatsen
Voor reparatie, maatwerk, passingcontrole of het opnieuw ontwikkelen van onderdelen voor klanten.
Bedrijven en industrie
Voor machineonderdelen, technische componenten, prototypes of onderdelen waarvan geen digitale data beschikbaar is.
Veelgestelde vragen
Onderdeel laten scannen?
Stuur ons foto’s van je onderdeel en vertel kort wat je wilt bereiken. Wij kijken met je mee en geven een passende aanpak met prijsindicatie.
